Obecné informace:

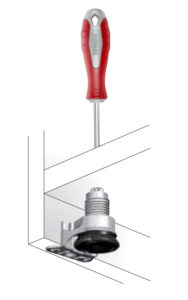

Jedná se o modul, který slouží pro návrh šatních skříní. Produkt je dodáván v provedení demont. Vnitřní vybavení nabízí 13 variant, bez možnosti vlasní modifikace. Vybavení je navrženo tak, aby každé následující na sebe vždy navazovalo. Základ konstrukce tvoří průchozí boky, které jsou podepřeny stavitelnými nožičkami. Tyto nožičky jsou umístněny v prostoru mezi dnem a podlahou. Pro výškové nastavení nožiček jsou ve dnu malé otvory.
Modifikace:
Rozměry

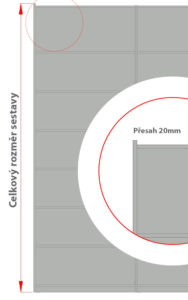

Výška – důležitý rozměr pro vestavbu modulu je celková výška sestavy. Zde je zohledněn přesah boků směrem nahorů (20mm). Tento přesah slouží k vymezení prostoru pro nasazení půdy. V případě použití dveří SSD2 přesah slouží ke krytí horního přířezu, který slouží k přichycení horní kolejnice.
Šířka – modulu je myšlena jako vnitřní rozměr mezi bočnicemi. Pro stanovení celkové šířky sestavy se musí všechny šířky použitých modulů a všechny bočnice. (tl. bočnice 18mm)

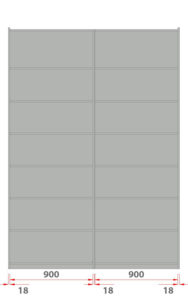

Příklad: 2 moduly šířky 900mm = 1800mm 3 bočnice šířky 18mm =54mm. Celková šířka sestavy = 1854mm

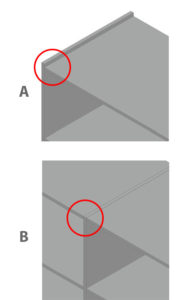

1. produkt v sestavě tato volba se můsí zakliknout při vkládání prvního modulu do sestavy viz. obr. A. Při vkládání následujících modulů sestavy nezaklikáváme viz. obr. B.

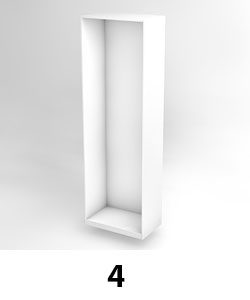

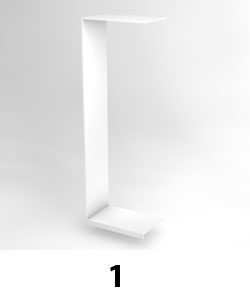

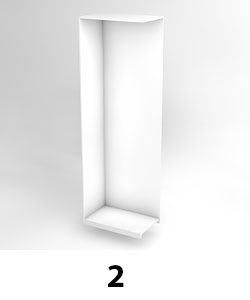

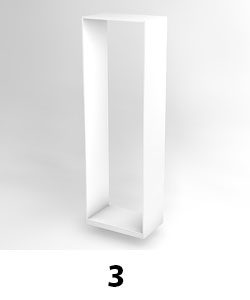

Základní zóny nabízejí 4 vartianty. Při návrhu se začíná skládat sestava vždy z leva do prava. K tomu slouží zóna 1 (bez zad), nebo 2 (se zády). Pro úkončení sestavy se pak použije zóna 3 (bez zad), nebo 4 (se zády).
Pro zónu 1 a 2 se nabízí levý přesah, pro zónu 3 a 4 se nabízí pravý přesah.Tyto funkce umožňuje zvětšit hloubku boku směrem dopředu. Používá se v případě kdy není sestava ve výklenku ohraničena stěnou. Příklad použití viz. obr.

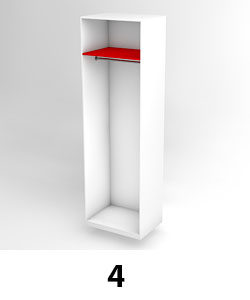

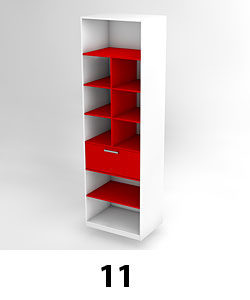

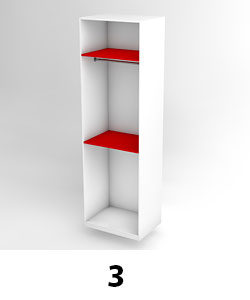

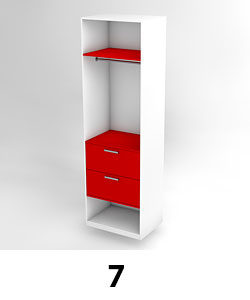

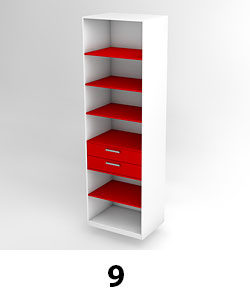

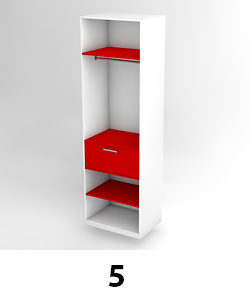

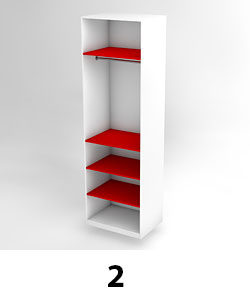

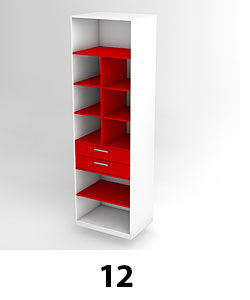

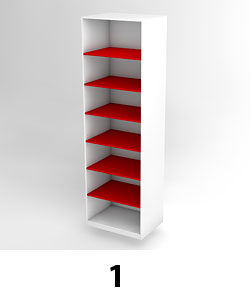

Vnitřní vybavení nabízí 13 variant. Varianta 1-4 jsou určeny pro libovolnou šířku modulu v rozmezí 300-900mm. Pro zobrazení komlpetní nabídky je zapotřebí v kategorii Rozměry zakliknout Rozměry pro zásuvky. V tomto případě je šířka modulu omezena na konkrétní hodnoty 300;400…mm.
Záda – materiál
Pokud je navolena základní zóna 2, nebo 4 zobrazí se volba Záda materiál. Nabízí se dva materiály: Bílá, Černá. Tloušťka zad 8mm. Záda jsou v bocích a v půdě osazena do drážky.
Technické informace:
Moduly jsou dodávány v provedení demont. Spoj je realizován pomocí kování, které umožňuje opakovanou montáž a demontáž.
Základním nosným prvkem jsou boky, které jsou průchozí a jsou podepřeny stavitelnými nožičkami. Ty jsou umístněny pod dnem modulu.
Montáž soklu

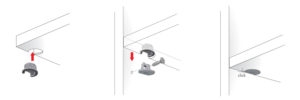

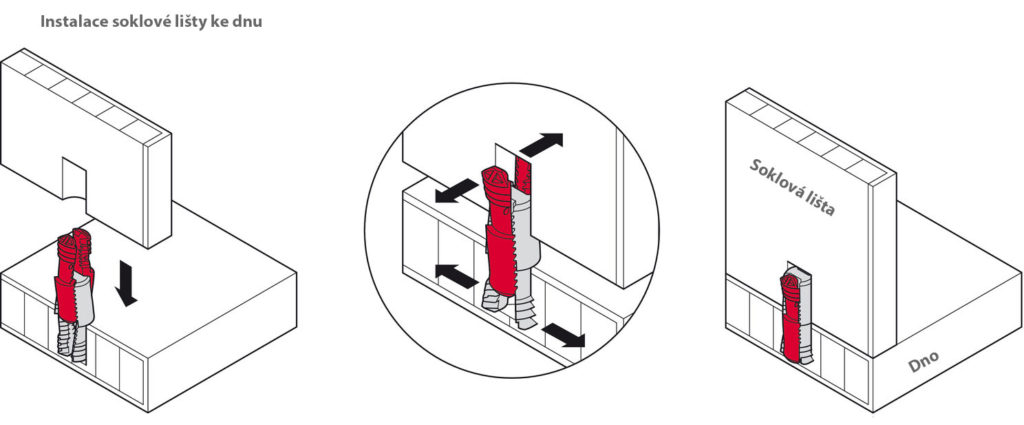

se provádí pomocí samorozpěrného kolíku. Kolík slouží k jednoduché montáži dílců bez nutnosti použití lepidla. Tento spoj je nerozebiratelný.
